A1 model je nyní nahrazen novým vylepšeným modelem A2.

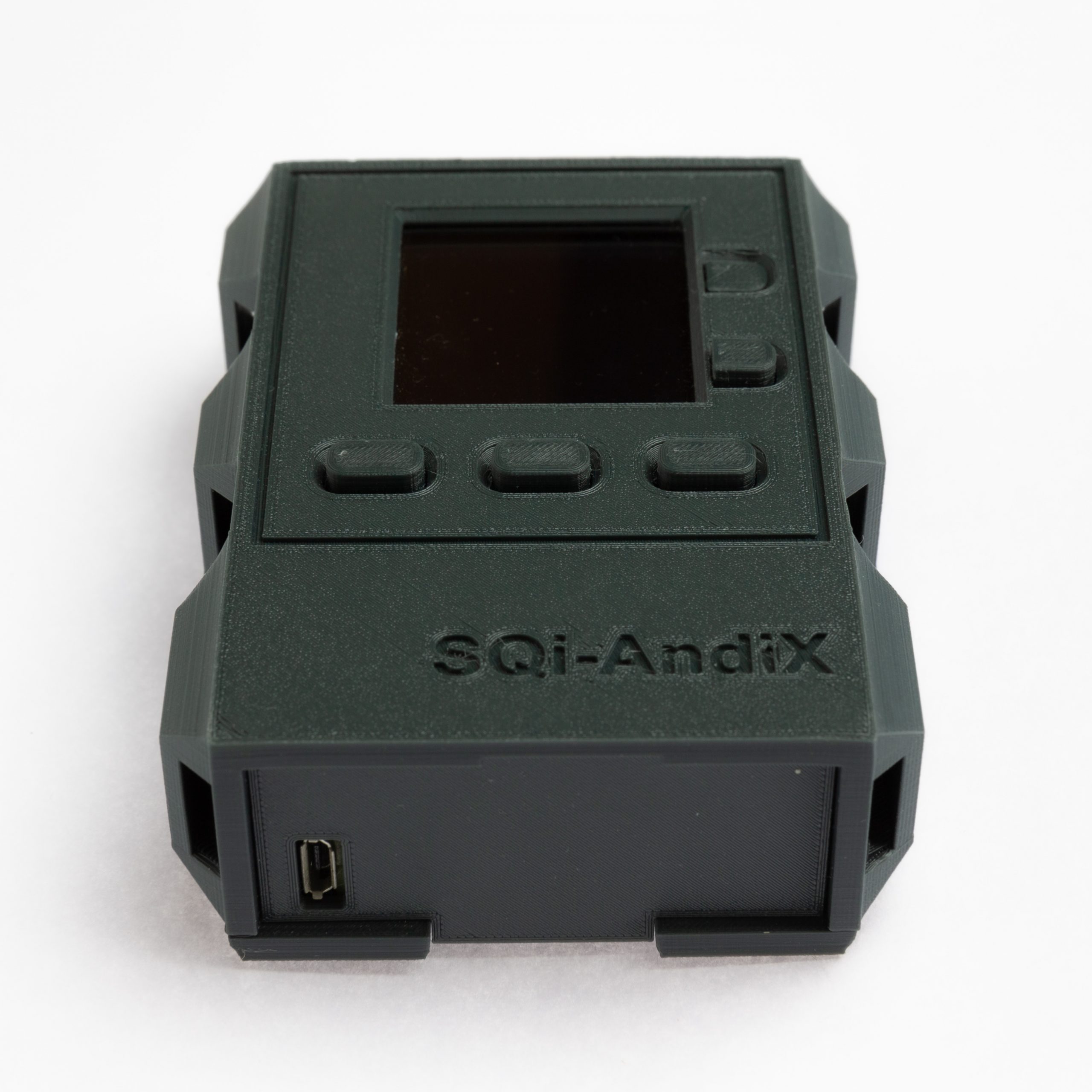

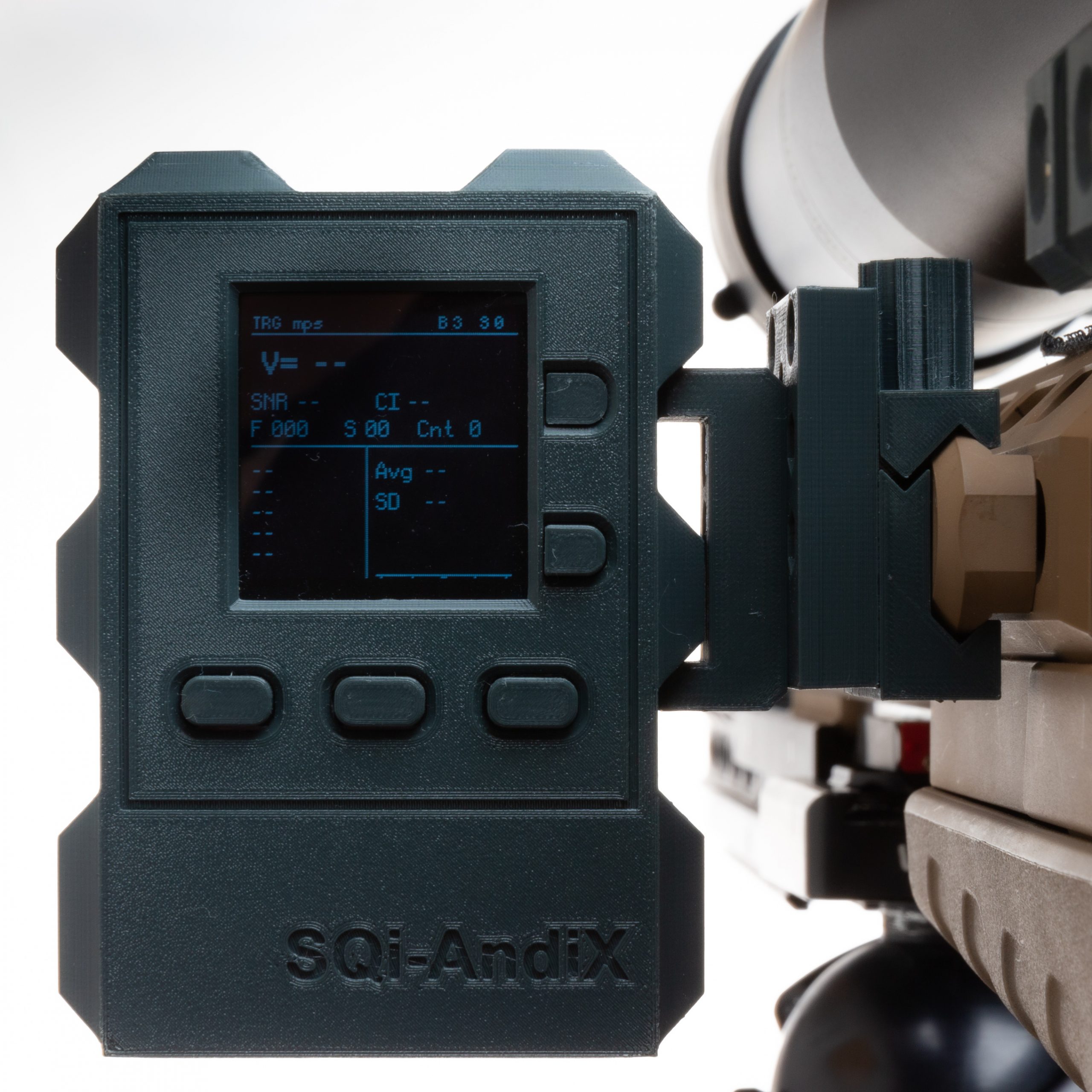

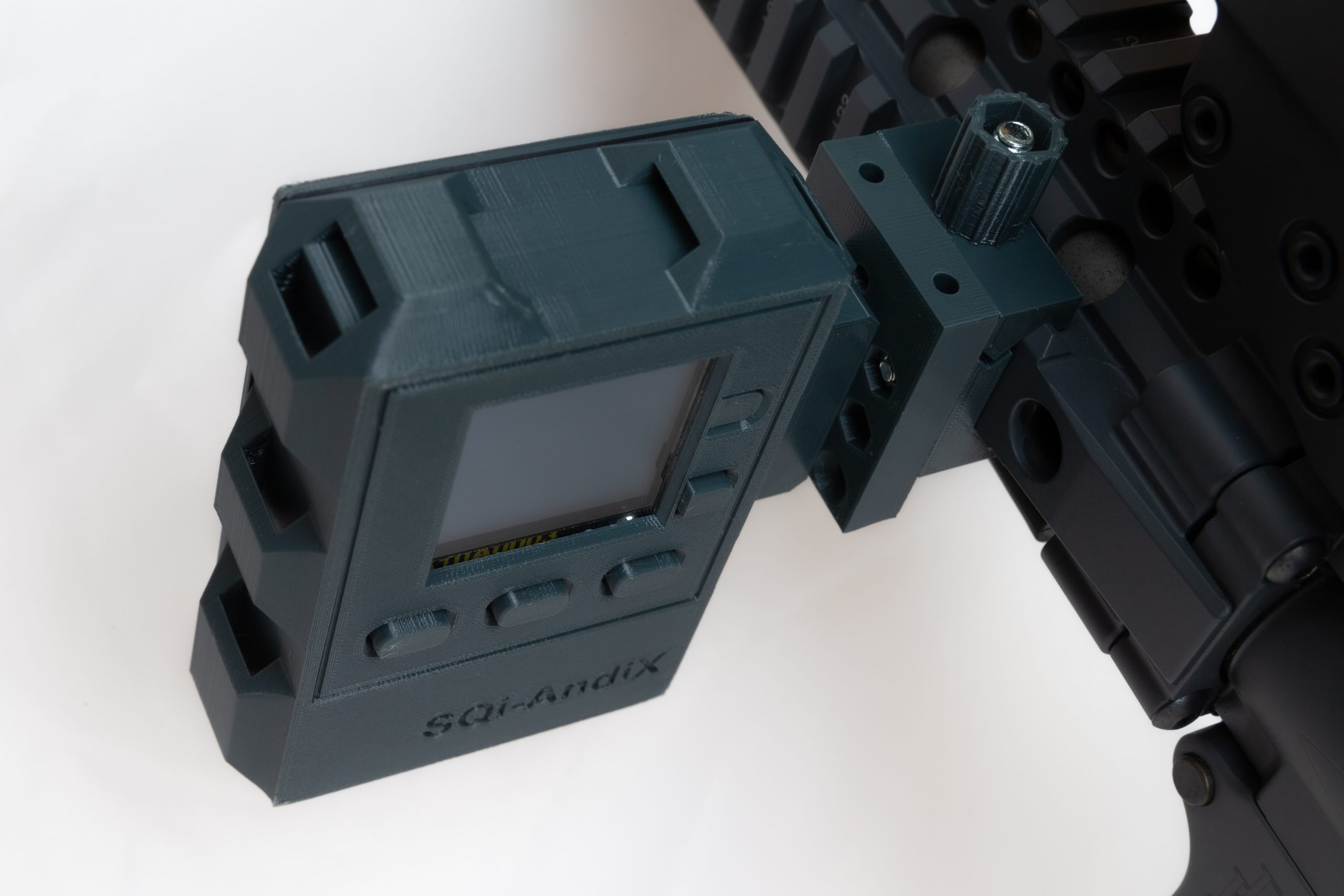

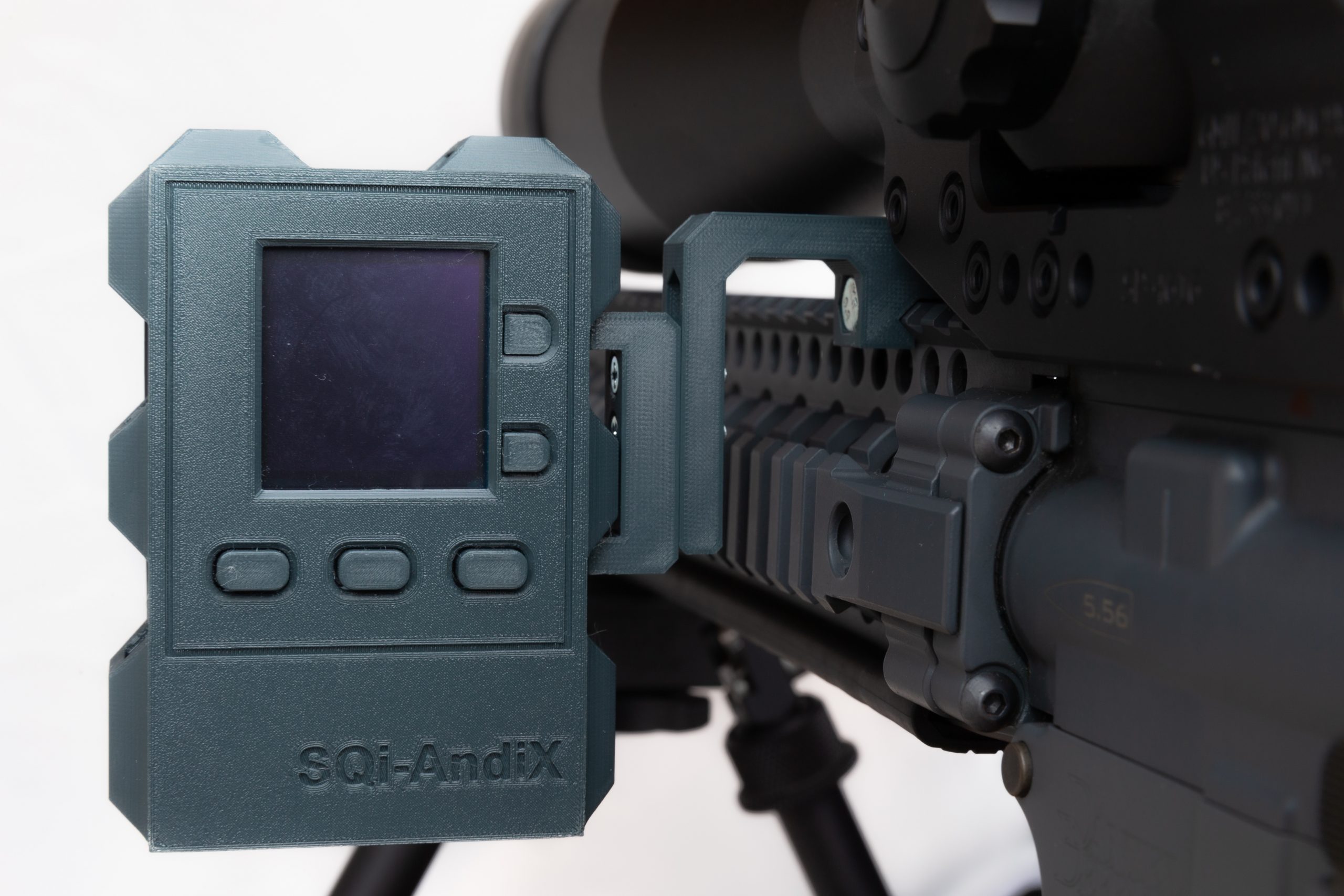

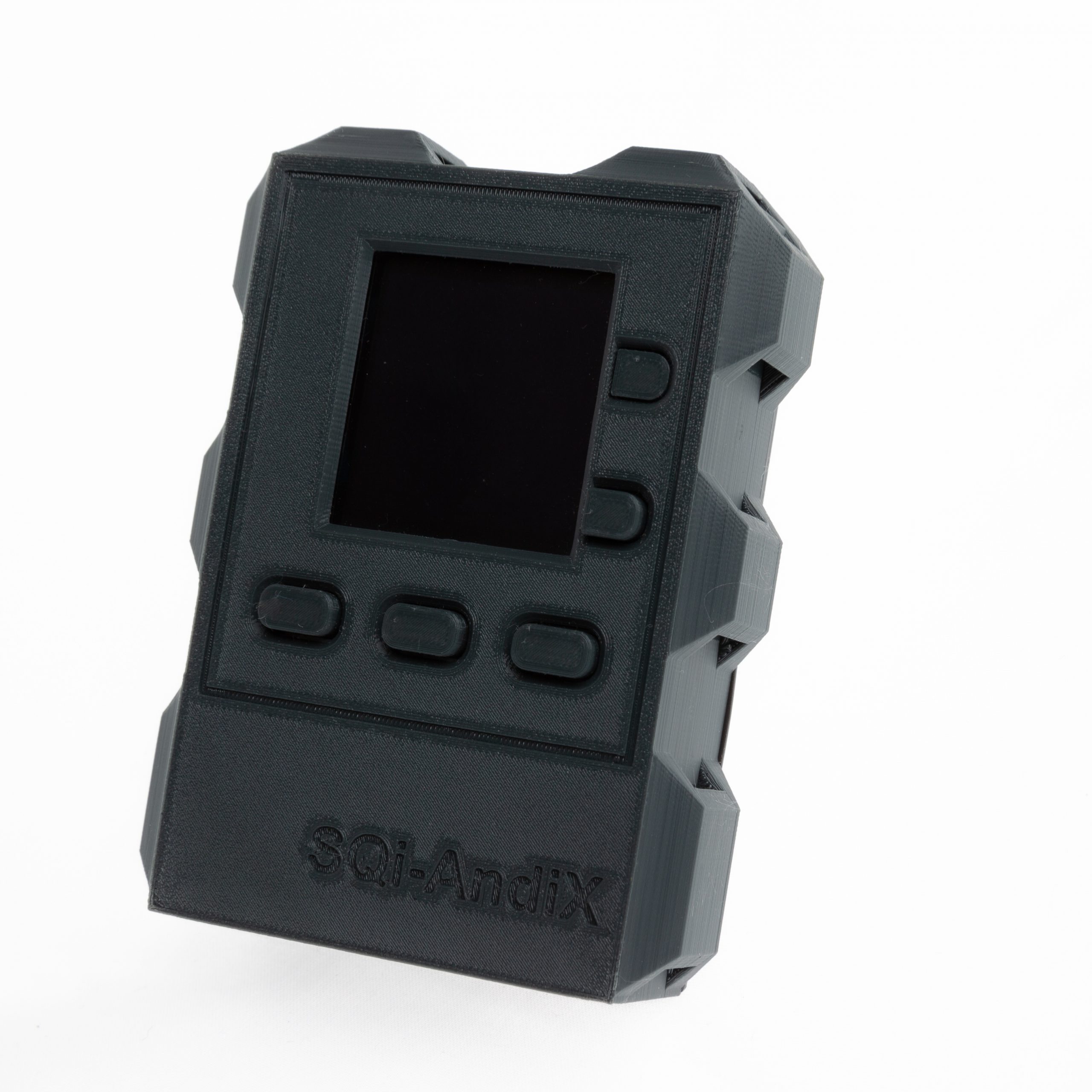

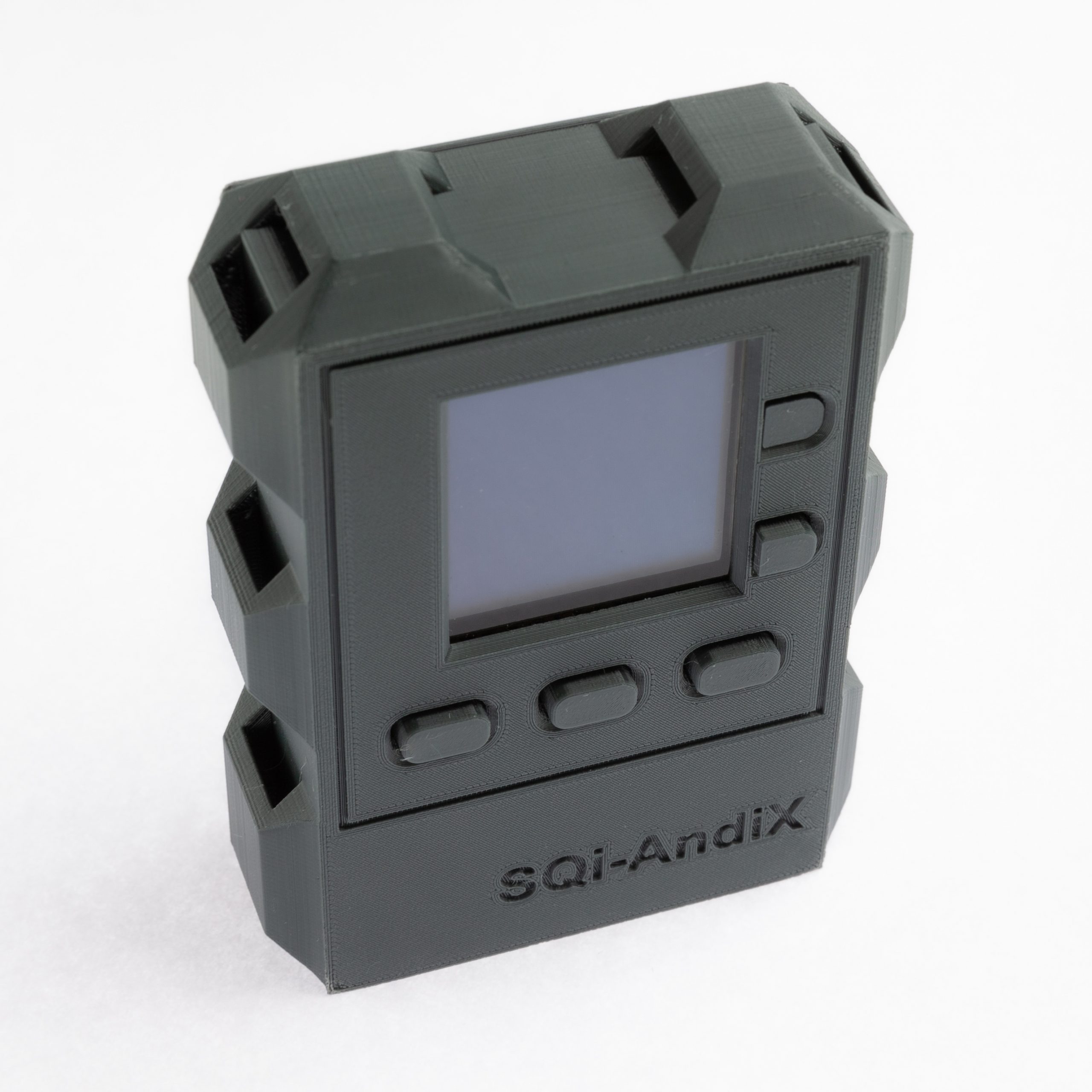

AndiScan micro je pokročilý balistický Dopplerovský radar pro měření úsťové rychlostí střel. Pracuje ve frekvenčním pásmu 24GHz. Jedná se o vysoce integrované zařízení s velmi malými rozměry, které je zamýšleno k montáži přímo na pušce. To zbavuje uživatele nutnosti komplikovaného nastavení souososti směrů a rovněž to umožňuje použití zařízení v různých dynamických situacích. Jedná se první zařízení toho provedení na trhu.
Klíčové vlastnosti
- Miniaturní rozměry umožňují montáž přímo na pušce. Miniaturizace rozměrů byl hlavní návrhový cíl.

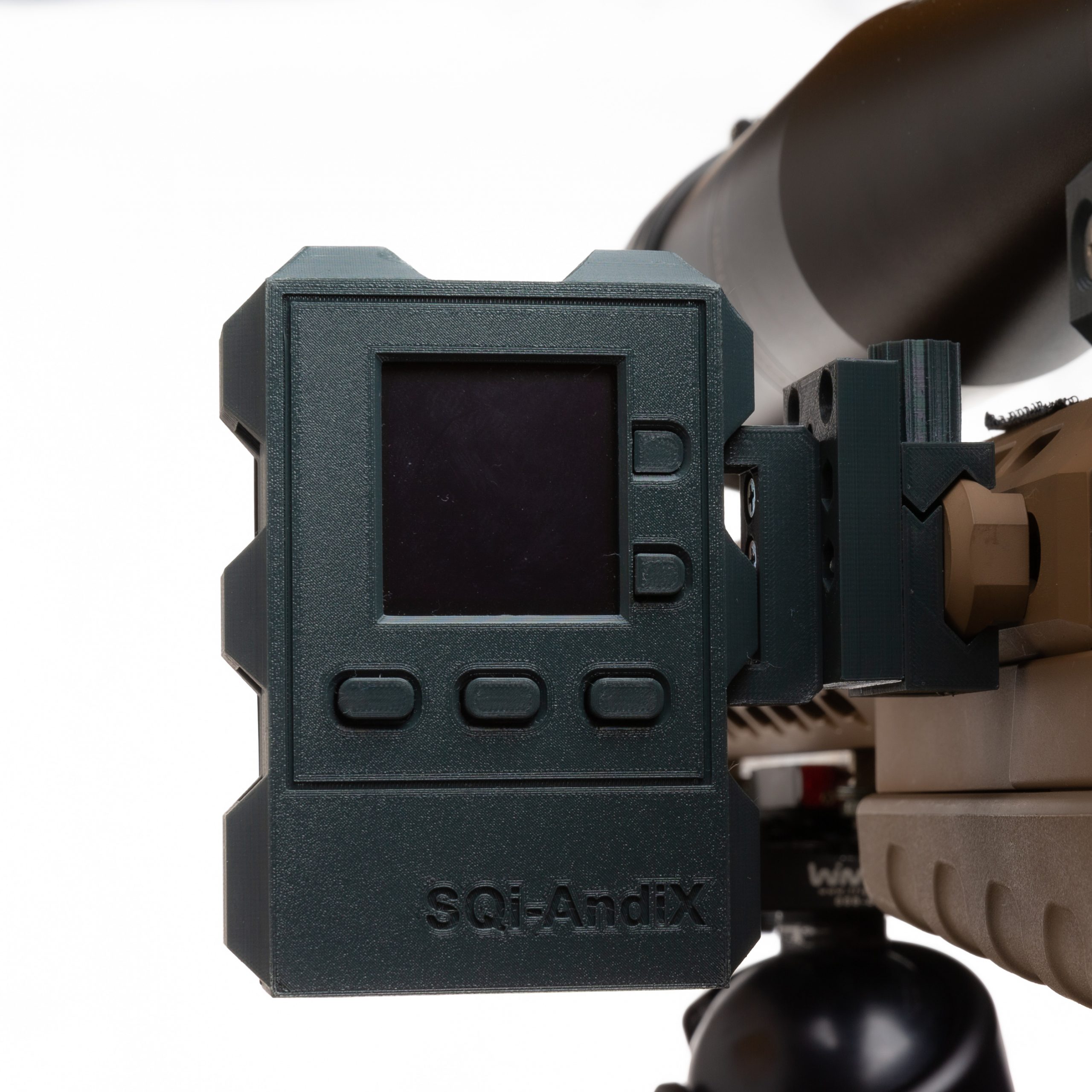

- Přímá montáž na pušce v blízkostí komory umožňuje spouštění měření mechanicky přímo vedenou vibrační vlnou výstřelu. To činí spouštění spolehlivým a s nízkým zpožděním.
- Spouštění s nízkým zpožděním znamá, že zařízení může měřit rychlost v těsné blízkosti ústí hlavně. Tím se vyhybáme nutnosti extrapolace měření k získání úsťové rychlosti.
- Zpracování signálu je optimalizované na přesné měření rychlosti a pro miniaturní rozměry zařízení.
- Zařízení poskytuje kompletní statistiku měření včetně grafického histogramu.
- Zařízení explicitně odhaduje svou vlastní preciznost měření (99% konfidenční interval) na základě přijatého odstupu signálu od šumu.
Výroba a distribuce
Důležité: AndiScan micro je pilotní produkt nové rodiny zařízení. Jsme malá firma a produkty jsou vyráběné v malých sériích většinou na objednávku. Výrobní lhůty mohou být různé. Prosíme, ověřte si výrobní lhůty a dostupnost na e-shopu. Rovněž se informujte na Terms and Conditions.
Specifikace
- Dopplerovský radar v pásmu 24GHz (24.150 – 24.250 GHz, rozteč kanálů 10 MHz)
- Výstupní výkon vysílače 11 dBm
- Rozsah měření rychlostí (* pouze v expertním módu)
- High 242.5 – 1309.3 mps
- (*) Mid 30.3 – 303.1 mps
- (*) Low 1.0 – 121.3 mps
- Jednotky měření – mps, fps, kph, mph
- Preciznost měření s 99% konfidencí pro daný odstup signál-šum (SNR) (očekávaná hodnota založená na teoretické analýze)
- 0.50 mps High range, SNR= 20dB
- 0.06 mps Mid range, SNR= 20dB
- 0.03 mps Low range, SNR= 20dB
- 0.16 mps High range, SNR= 30dB
- 0.02 mps Mid range, SNR= 30dB
- 0.008 mps Low range, SNR= 30dB
- Minimální interval mezi měřeními – approx 1s.
- Rozměry (V) 92 x (Š) 66 x (H) 28 mm
- Hmotnost (včetně interní baterie) 141g
Materiály
Technická podpora
Pokud budete mít technické obtíže nebo budete potřebovat technickou pomoc, kontaktujte nás na info@sqi-andix.com
Aktualizace firmwaru
Poslední verze a poznámky ke kompatibilitě
- Poslední verze firware je A1.0.0.
- Change log
- úvodní verze
- Tata verze je kompatibilní se všemi zařízeními AndiScan micro model A1.
- Change log
Požadavek na zaslání aktualizace firmware
Není dostupné – A1 již není podporována
Instrukce pro instalaci firware
- Zjistěte si aktuální verzi firmware vašeho AndiScan A1 zařízení a rozhodněte, zda je update zapotřebí. Obecně je možné aktualizovat na vyšší i nižší verzi firmware za předpokladu, že je kompatibilní s vaším zařízením.
- Vyzádejte si soubor aktualizace firmwaru. Ten je vždy pojmenován A1UPDT.BIN bez ohledu na číslo verze.
- Vypněte vaše zařízení AndiScan A1, vyjměte jeho micro SD kartu a vsuňte ji do vašeho osobního počítače. Use the provided SD adapter if needed.
- Uložte tento soubor s nezměněným jménem do kořenového adresáře SD karty.
- Vsuňte SD kartu zpět do zařízení AndiScan A1.
- Switch on the device. The update is applied automatically. Nevypínejte zařízení dokud se neobjeví obrazovka normálního operačního režimu.
- Zkontrolujte verzi nového firmware na uvitací obrazovce nebo na konfigurační stránce C1.
